鋁板熱效率高，是一種導熱性能良好的金屬材料，因此散熱效果相對其他材料來說更好，同時具有比重小的特點。眼前曾經寬泛的利用于各族散熱畛域，如電腦散熱、LED散熱等，現有的鋁制散熱板經過增多其名義積來普及散熱效率，這種傳統的散熱形式存在散熱效率低、鋁板占天空積大，使不得實用于一些散熱務求高的畛域。為此，咱們提出了一種高效散熱鋁板投入運用，以克服上述問題。

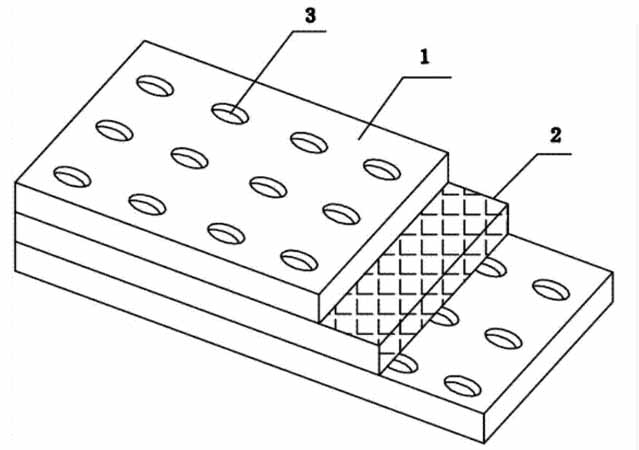

高效散熱性能的鋁板，囊括兩組平行設置的鋁制蓋板，兩組所述鋁制蓋板之間聯接有鋁制散熱板，所述鋁制蓋板的頂部還勻稱開設有散熱通孔，所述鋁制散熱板囊括多組平行設置的散熱翅片，且每組散熱翅片之間經過聯接柱聯接，所述散熱翅片的四處邊緣處勻稱設有散熱翅尖，所述散熱翅片上左右對稱開有與聯接柱相適配的聯接孔，兩組聯接孔之間設有增強肋。
鋁制蓋板之間所構成空腔的兩側壁開設有凹槽，所述鋁制散熱板經過凹槽插接在兩組鋁制蓋板之間。兩組平行設置的所述散熱翅片之間構成散熱空腔，且散熱空腔與散熱通孔相連通。散熱翅尖經過真空釬焊生動在散熱翅片的四處，且相鄰兩組散熱翅尖之間的夾角不大于0℃。與現有技能相比，本實用新型的有利動機是：本實用新型用過在鋁制蓋板上開設散熱通孔，并利用散熱翅片的作用將熱量散收回去，在保障鋁板等同體積的條件下最大限度的普及鋁板的散熱效率，構造緊湊，可以實用于對散熱務求較高的非凡條件下運用。
兩組平行設置的鋁制蓋板，兩組所述鋁制蓋板之間聯接有鋁制散熱板，所述鋁制蓋板的頂部還勻稱開設有散熱通孔，所述鋁制散熱板囊括多組平行設置的散熱翅片，且每組散熱翅片之間經過聯接柱聯接，所述散熱翅片的四處邊緣處勻稱設有散熱翅尖，所述散熱翅片上左右對稱開有與聯接柱相適配的聯接孔，兩組聯接孔之間設有增強肋。鋁制蓋板之間所構成空腔的兩側壁開設有凹槽，所述鋁制散熱板經過凹槽插接在兩組鋁制蓋板之間，兩組平行設置的所述散熱翅片之間構成散熱空腔，且散熱空腔與散熱通孔相連通，所述散熱翅尖經過真空釬焊生動在散熱翅片的四處，且相鄰兩組散熱翅尖之間的夾角不大于0℃。
作業原理：在鋁制蓋板上開設散熱通孔提供熱量的分發通道，在兩組鋁制蓋板之間設置鋁制散熱板，利用串片式的散熱翅片將作業條件內的熱量由散熱通孔散收回鋁板內部，同聲在散熱翅片上設置散熱翅尖，進一步普及其散熱效率，本實用新型構造緊湊容易，設計正當，散熱效率高，可以實用于對散熱務求較高的作業條件。只管曾經示出和形容了本實用新型的施行例，關于本畛域的一般技能人員而言，能夠了解在不脫離本實用新型的原理和物質的狀況下能夠對該署施行例繼續多種變遷、批改、替換和變型，本實用新型的規模由所附義務務求及其等同物限定。
高效散熱鋁板，囊括兩組平行設置的鋁制蓋板(1)，其特色在乎：兩組所述鋁制蓋板之間聯接有鋁制散熱板，所述鋁制蓋板的頂部還勻稱開設有散熱通孔，所述鋁制散熱板囊括多組平行設置的散熱翅片，且每組散熱翅片之間經過聯接柱聯接，所述散熱翅片的四處邊緣處勻稱設有散熱翅尖，所述散熱翅片上左右對稱開有與聯接柱相適配的聯接孔，兩組聯接孔之間設有增強肋。
高效散熱鋁板，其特色在乎：兩組所述鋁制蓋板之間所構成空腔的兩側壁開設有凹槽，所述鋁制散熱板經過凹槽插接在兩組鋁制蓋板之間，兩組平行設置的所述散熱翅片之間構成散熱空腔，且散熱空腔與散熱通孔相連通。散熱翅尖經過真空釬焊生動在散熱翅片的四處，且相鄰兩組散熱翅尖之間的夾角不大于0℃。
|
