電子散熱器生產中的常見問題專題
發布時間：2019-6-27 來源： 電子散熱器 站點：http://www.runichem.cn |
電子散熱器生產中的常見問題有很多，比如材質選用方面，鋁材型號使用，價格因素，散熱面積應該怎么算合理，什么樣的安裝方式比較好，不同顏色的應該如何選擇等問題，本文通過對關注度較高的問題進行整理匯總，以專題文章的方式來進行解答。
一.為什么大部分散熱器使用鋁質的材料？

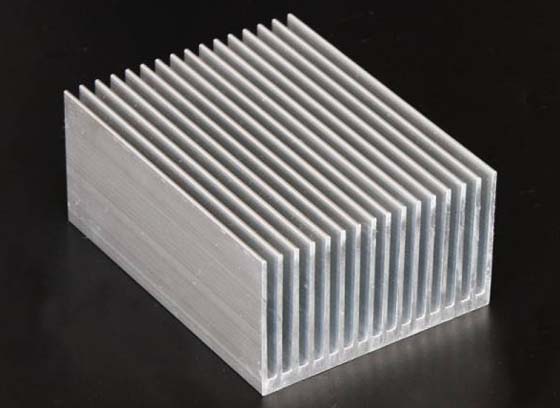

從材料的導熱性能來看，銀較好，銅，金次之，然后是鋁，但是金，銀的價格相對昂貴，不適宜大量使用;銅的導熱性比鋁好，但是銅比鋁重約兩倍而且加工成形性差，只能制作成簡單的形狀；鋁的導熱性良好，重量輕，比銅便宜而且耐腐蝕，利用加工設備可以制成各種復雜的形狀，能滿足電子電力行業對散熱器的諸多要求，因此被認為是制作散熱器的較佳材料;而6063鋁合金具有良好的導熱性，成形性，強化處理后強度適中適合各種機加工，是制造型材散熱器的首選材料。
二.為什么鋁型材散熱器價格比普通鋁型材價格貴？
由于制作散熱器的鋁材有特殊的要求，包括化學成分，復雜的形狀，底板的光潔度，表面處理等;用6063牌號制成的鋁材其導熱系數是雜鋁的數倍，制作散熱器成品，通常要對鋁材進行機加工和單件的表面處理，這會降低材料的利用率，因此折合到單位重量的價格會比普通的鋁型材貴。
三.選用哪種外觀顏色對散熱性能更有利？

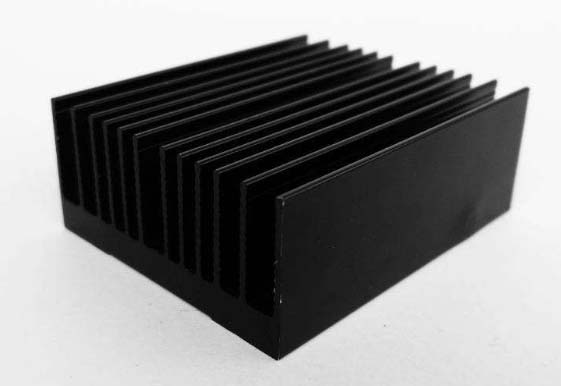

通常散熱器的表面顏色制成銀白色(鋁本色)，黑色，金黃色及其他鮮艷的顏色，由于黑色的熱輻射能力較強，在自然對流的條件下，黑色的散熱器比銀白色的散熱能力提高5%左右，而金黃色及其他鮮艷的顏色，則不會增加散熱能力或增加極小，但對表面能起到保護作用.在強制冷卻(如風冷)條件下，散熱器表面顏色對散熱性能沒有影響。
四.插片散熱器的散熱面積是怎么計算的?

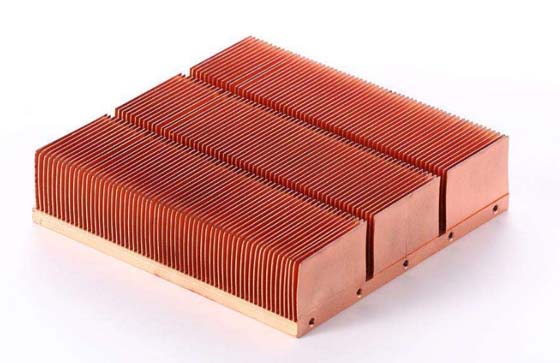

插片式散熱器的散熱面積等于(周長×截斷長度)，其中:周長是廠家圖紙提供的，截斷長度由用戶確定;簡單地可以用(2×翅片高度×翅片數量+底板寬度)×截斷長度來估算；如果翅片上帶小齒，其散熱面積比不帶小齒(光齒)的翅片增加15%左右，散熱器安裝事項在保證半導體功率器件工作時的實際結溫小于上限結溫情況下，應盡量選用體積小，重量輕的規格。
五.安裝與生產工藝要求
1．散熱效果優劣與安裝工藝有密切關系，安裝時應盡量增大功率器件與散熱器的接觸面積，降低接觸熱阻，提高傳熱效果。
2.如果把接觸熱阻降的更小些，安裝時在功率器件與散熱器之間加一薄薄的導熱硅脂，可以降低熱阻25～30%。
3.安裝時需要在器件與散熱器之間墊導熱或絕緣墊片，建議采用低熱阻材料，如紫銅箔、鋁箔或薄云母、聚脂薄膜。
4.當安裝一個器件時，其安裝孔（或組孔）置于散熱器基面的中心（L/2）位置。當安裝兩個或兩個以上器件時其安裝孔（或組孔）位置在散熱器基面中心線上均布（L/2n）位置。
5.緊固器件時需保證螺釘扭力一致。
6.功率器件與散熱器安裝好后，不宜再對功率器件和散熱器進行機械加工或整形，否則會產生應力，增加接觸熱阻。
7.單面肋片式散熱器，適用于設備外部（如安裝在機箱外面）作自然風冷，既利于功率器件的通風散熱，又降低機內溫度。
8.自然冷卻時，應使散熱器的斷面平行于水平面的方向，強制冷卻時，應使氣流的流向平行于散熱器的肋片方向。
六.批量定制要求：來圖來樣，加工定做。
根據用戶的要求修改端面的幾何尺寸。本廠具有專業的散熱器端面修改加工設備，條件是加工量不宜太大，以免造成材料的浪費。若您的設計上覺得哪一條肋片是多余的，或者哪一條肋片的高度有礙安裝或哪一個平面上要銑加工一條溝槽(最窄尺寸3mm)，或者您安裝螺釘時兩肋片間需要旋轉空間，您可以明確提出，在我廠一定能實現您的愿望。有時您還會碰到器件需要水平安裝，而散熱器的肋片方向無法適應，這沒關系，只要您的批量不大，都會盡量滿足。
|
|
